熱搜關(guān)鍵詞： 光伏支架鋁壓鑄件 發(fā)電機殼體鋁壓鑄件 張緊器鋁壓鑄件 園林機械配件 醫(yī)療器械鋁壓鑄 防爆類殼體
在壓鑄結(jié)構(gòu)設(shè)計過程中，壁厚參數(shù)直接影響產(chǎn)品的成型質(zhì)量、力學性能、尺寸穩(wěn)定性以及生產(chǎn)成本。對于鋁合金壓鑄件而言，合理的壁厚設(shè)計不僅關(guān)系到充型效果，還決定了后續(xù)加工與裝配的穩(wěn)定性。因此，在產(chǎn)品開發(fā)階段就應(yīng)結(jié)合材料特性、結(jié)構(gòu)形式及工藝條件，對壁厚進行系統(tǒng)規(guī)劃。

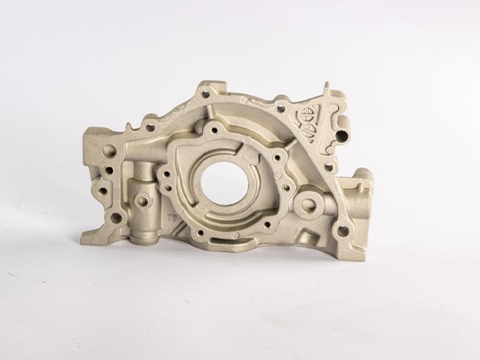

一、鋁合金壓鑄件常見壁厚范圍
根據(jù)壓鑄工藝特性，鋁合金壓鑄件的常規(guī)壁厚通?？刂圃?.5mm至4.0mm之間。小型精密結(jié)構(gòu)件可以設(shè)計在1.2mm至2.5mm范圍內(nèi)，中等尺寸結(jié)構(gòu)件一般為2.0mm至3.5mm，而承載類或大型殼體件則多在3.0mm以上。
如果壁厚過薄，金屬液在高速充型過程中可能出現(xiàn)充型不足、冷隔、欠鑄等缺陷；若壁厚過厚，則容易產(chǎn)生縮松、氣孔及內(nèi)部組織不均勻等問題，同時也會增加冷卻時間，降低生產(chǎn)節(jié)拍。因此，合理區(qū)間通常建議控制在2.0mm至3.0mm范圍內(nèi)，并結(jié)合實際結(jié)構(gòu)進行優(yōu)化。
二、壁厚設(shè)計需要考慮的因素
合金材料特性
常用壓鑄鋁合金如ADC12、A380等材料具有較好的流動性和鑄造性能，但其線收縮率、熱裂傾向及凝固速度不同，對壁厚敏感度存在差異。設(shè)計時需結(jié)合材料性能數(shù)據(jù)進行評估。
結(jié)構(gòu)復雜程度
結(jié)構(gòu)越復雜，薄壁區(qū)域越多，對模具排氣和澆口設(shè)計要求越高。復雜結(jié)構(gòu)件宜保持壁厚均勻，避免局部突然增厚或減薄，以減少應(yīng)力集中。
模具與工藝能力
壓鑄設(shè)備噸位、射出速度、模具溫控能力都會影響可實現(xiàn)的*小壁厚。高壓壓鑄可實現(xiàn)較薄壁結(jié)構(gòu)，但仍需保證金屬液在充型過程中的連續(xù)性。
后續(xù)加工要求
若產(chǎn)品需進行機加工或螺紋加工，壁厚應(yīng)預留足夠余量。例如攻牙位置建議不小于3mm，以確保螺紋強度和加工穩(wěn)定性。
三、壁厚均勻性的重要性
在壓鑄件設(shè)計中，保持壁厚均勻比單純追求薄壁更重要。壁厚變化過大會導致凝固順序紊亂，從而產(chǎn)生縮孔或變形。通常建議厚薄過渡采用圓角或漸變結(jié)構(gòu)，過渡半徑可控制在壁厚的0.5至1倍之間，以改善金屬流動狀態(tài)。
對于局部需要加強的部位，可通過增加加強筋來提高結(jié)構(gòu)剛性，而不是單純增加整體壁厚。加強筋厚度一般設(shè)計為相鄰壁厚的0.6至0.8倍，有助于平衡強度與成型質(zhì)量。
四、不同行業(yè)應(yīng)用的壁厚參考
在汽車零部件領(lǐng)域，鋁合金壓鑄殼體類產(chǎn)品壁厚通?？刂圃?.5mm至3.5mm；在通訊設(shè)備或電子外殼領(lǐng)域，為減輕重量與滿足結(jié)構(gòu)空間需求，壁厚多在1.5mm至2.5mm之間；在機械設(shè)備結(jié)構(gòu)件中，根據(jù)承載要求不同，壁厚可適當增加。
例如在汽車領(lǐng)域，隨著新能源汽車的發(fā)展，特斯拉等企業(yè)在一體化壓鑄結(jié)構(gòu)上不斷推進大型鋁合金壓鑄件應(yīng)用，其結(jié)構(gòu)設(shè)計對壁厚均勻性和工藝匹配提出更高要求，這也體現(xiàn)了合理壁厚設(shè)計在現(xiàn)代制造體系中的重要性。
五、壁厚設(shè)計的優(yōu)化建議
在實際開發(fā)過程中，可以通過以下方式優(yōu)化壁厚參數(shù)：
在三維建模階段進行模流分析，評估充型路徑與凝固順序。
控制整體壁厚均勻，減少突變結(jié)構(gòu)。
結(jié)合強度計算與有限元分析確定*小可行壁厚。
與壓鑄廠家溝通設(shè)備能力及經(jīng)驗數(shù)據(jù)，進行多輪樣件驗證。
六、結(jié)語
鋁合金壓鑄件壁厚設(shè)計并沒有固定不變的標準，而是需要綜合材料特性、產(chǎn)品結(jié)構(gòu)、工藝條件和使用需求進行平衡。通常建議將壁厚控制在2.0mm至3.0mm區(qū)間，并保證均勻性與合理過渡。通過科學設(shè)計與工藝驗證，可以提高產(chǎn)品成型穩(wěn)定性，減少缺陷發(fā)生概率，同時兼顧強度與成本控制。
在產(chǎn)品開發(fā)早期重視壁厚設(shè)計，將為后續(xù)模具開發(fā)、批量生產(chǎn)和質(zhì)量控制打下良好基礎(chǔ)。
免責聲明：以上部分內(nèi)容來源網(wǎng)絡(luò)，如有侵權(quán)，請聯(lián)系刪除！
蘇公網(wǎng)安備32020602003462號
聯(lián)系我們
微信掃一掃
